如何检测搪玻璃反应釜的瓷层厚度，并判断有无异常情况，接下来为大家详细介绍以及相应情况的应对措施。

一、检测方法与判断标准

1.专用仪器检测‌

使用‌非磁性测厚仪‌或‌超声波测厚仪‌测量瓷层厚度，正常范围为‌0.8mm~2.0mm‌，低于下限或高于上限均视为异常。

法兰、管口等易变形区域需重点检测，若同一位置多次测量值差异超过‌0.1%DN‌（法兰外径），可能因变形导致厚度不均。

2.定期定点监测‌

每次检测选择‌固定标记点位‌，记录数据并与历史值对比。若单次厚度下降超过‌0.1mm‌或年腐蚀速度＞‌0.2mm/年‌，需预警并核查介质腐蚀性。

强腐蚀介质环境（如酸、碱）需缩短检测周期至‌3个月/次‌。

3.辅助外观检查‌

搪玻璃反应釜瓷层表面出现‌流釉‌（条状凸起）、‌针孔‌或‌局部凹陷‌时，可能伴随厚度异常，需立即仪器复测。

法兰密封面间隙＞‌0.1mm‌时，可能因变形导致边缘瓷层磨损变薄。

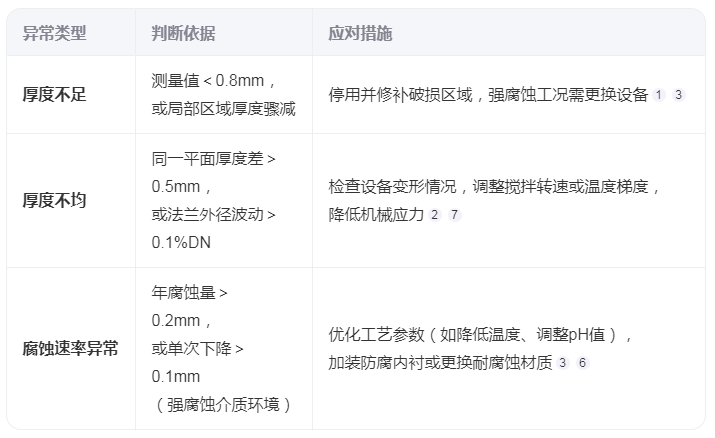

二、异常现象与应对措施

三、操作规范与注意事项

检测前处理‌：清洁瓷层表面油污、水渍，避免导电杂质干扰测厚仪精度。

数据校准‌：每次检测前需用标准厚度片校准仪器，误差应＜±0.05mm。

复合缺陷排查‌：搪玻璃反应釜厚度异常常伴随‌裂纹‌、‌鳞爆瓷‌等缺陷，需同步进行电火花检测（强腐蚀介质设备用7000V，弱腐蚀用3000V）。

综合建议‌：日常维护以定点测厚为主，异常数据需结合电火花检测与法兰密封性测试综合评估，并建立设备厚度变化趋势档案以实现主动预防。
